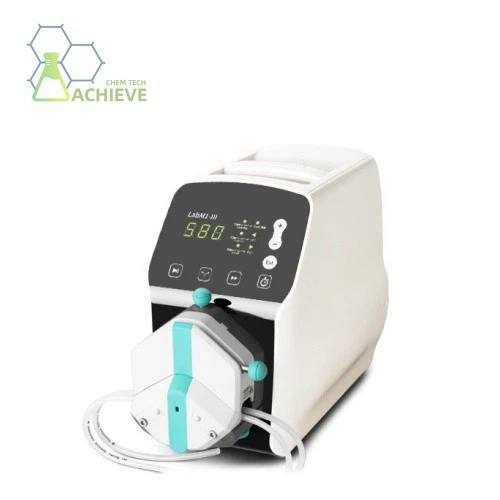

Μέγιστη πίεση περισταλτικής αντλίας
Εύρος ροής: 0. 0053-6000 ml/min
2. Βασική περισταλτική αντλία: σειρά LABM
Εύρος ροής: 0. 0053-3100 ml/min
3. Βιομηχανική περισταλτική αντλία
Εύρος ταχύτητας: 0. 1-600 rpm
Περιγραφή
Τεχνικές παράμετροι
Οπερισταλτική αντλία μέγιστη πίεσηεπηρεάζεται από πολλούς παράγοντες, συμπεριλαμβανομένου του πάχους του τοιχώματος του εύκαμπτου σωλήνα, του υλικού, της σφράγισης της αντλίας και του τύπου της αντλίας. Κατά την επιλογή μιας περισταλτικής αντλίας, οι χρήστες θα πρέπει να εξετάσουν αυτούς τους παράγοντες σύμφωνα με τα συγκεκριμένα σενάρια εφαρμογής και πρέπει να εξασφαλίσουν ότι ο επιλεγμένος τύπος αντλίας μπορεί να καλύψει τις ανάγκες εργασίας. Σε πρακτικές εφαρμογές, ο σχεδιασμός των περισταλτικών αντλιών συνήθως έχει μια λειτουργία ρύθμισης πίεσης για να προσαρμοστεί στις διαφορές μεγέθους μεταξύ διαφορετικών κατασκευαστών, εγχώριων και εισαγόμενων σωλήνων αντλίας. Επιπλέον, οι χρήστες πρέπει επίσης να επιλέξουν τον σωστό τύπο αντλίας και τις προδιαγραφές εύκαμπτων σωλήνων σύμφωνα με τα συγκεκριμένα σενάρια εφαρμογής και πρέπει να διασφαλίσουν ότι η περισταλτική αντλία μπορεί να καλύψει τις ανάγκες εργασίας.
Η μέγιστη πίεση της περισταλτικής αντλίας επηρεάζεται από πολλούς παράγοντες, που περιλαμβάνει κυρίως το πάχος του εύκαμπτου τοιχώματος του σωλήνα, το υλικό του εύκαμπτου σωλήνα και τη στεγανότητα της αντλίας. Όσο πιο παχύτερο είναι το πάχος του τοιχώματος, τόσο μεγαλύτερη είναι η ικανότητα ρουλεμάν του εύκαμπτου σωλήνα, τόσο μεγαλύτερη είναι η πίεση που μπορεί να επιτευχθεί. Οι καλοί σωλήνες υλικού συνήθως έχουν υψηλότερη αντίσταση πίεσης. Μια καλά σφραγισμένη αντλία μπορεί να μειώσει τη διαρροή και έτσι να βελτιώσει την κατακράτηση πίεσης.
Προδιαγραφές
Η αντίσταση που πρέπει να ξεπεραστεί κατά τη μεταφορά υγρού
Εσωτερική αντίσταση του υγρού
Όταν το υγρό ρέει μέσα στον σωλήνα, θα δημιουργηθεί εσωτερική αντίσταση λόγω της αλληλεπίδρασης και του ιξώδους μεταξύ των μορίων. Αυτή η αντίσταση σχετίζεται με το ιξώδες, την πυκνότητα, τον ρυθμό ροής του υγρού και την ομαλότητα του εσωτερικού τοιχώματος του σωλήνα. Η περισταλτική αντλία παράγει περισταλτικά κύματα πιέζοντας τον εύκαμπτο σωλήνα για να ωθήσει το υγρό προς τα εμπρός στον σωλήνα, οπότε η εσωτερική αντίσταση του υγρού είναι μία από την κύρια αντίσταση που πρέπει να ξεπεράσει η περισταλτική αντλία.
Αγωγός
Αντίσταση τριβής εσωτερικού τοιχώματος σωλήνων
Όταν το υγρό ρέει σε εξέλιξη, θα παράγει τριβή με το εσωτερικό τοίχωμα του αγωγού, σχηματίζοντας αντίσταση τριβής. Το μέγεθος αυτής της αντίστασης εξαρτάται από παράγοντες όπως η ομαλότητα του εσωτερικού τοιχώματος του σωλήνα, η φύση του υγρού και ο ρυθμός ροής. Προκειμένου να μειωθεί αυτή η αντίσταση, επιλέγονται συνήθως σωλήνες με ομαλά εσωτερικά τοιχώματα και κατάλληλα υλικά.
Αντίσταση στην κάμψη και μείωση του σωλήνα
Οι στροφές και οι διαμέτρους του σωλήνα μπορούν να προκαλέσουν αλλαγή στην κατεύθυνση της ροής του υγρού και μια αλλαγή στην ταχύτητα, δημιουργώντας πρόσθετη οπισθέλκουσα. Κατά το σχεδιασμό του σωλήνα, ο αριθμός των στροφών και των διαμέτρων θα πρέπει να ελαχιστοποιηθεί ή να υιοθετηθεί ένας βελτιωμένος σχεδιασμός για να μειωθεί αυτή η αντίσταση.
Αντίσταση σωλήνα
Οι περισταλτικές αντλίες λειτουργούν πιέζοντας έναν εύκαμπτο σωλήνα μέσω ενός κυλίνδρου ή ενός ρότορα για να δημιουργήσουν ένα περισταλτικό κύμα που ωθεί το υγρό προς τα εμπρός. Επομένως, η αντίσταση του ίδιου του σωλήνα είναι επίσης μια από τις σημαντικές αντίστασης που πρέπει να ξεπεράσει η περισταλτική αντλία. Το υλικό, η εσωτερική διάμετρο, το πάχος του τοιχώματος, η ελαστικότητα και άλλες παραμέτρους του εύκαμπτου σωλήνα θα επηρεάσουν την αντίστασή του. Προκειμένου να μειωθεί η αντίσταση του σωλήνα, επιλέγεται συνήθως ένας εύκαμπτος σωλήνας με καλή ελαστικότητα, η σωστή εσωτερική διάμετρο και το ομοιόμορφο πάχος τοιχώματος.
Εξωτερική πρόσθετη αντίσταση
Κατά τη διαδικασία μεταφοράς υγρών, μπορεί επίσης να αντιμετωπιστεί κάποια εξωτερική πρόσθετη αντίσταση, όπως η αντίσταση σε βαλβίδες, φίλτρα, συνδέσμους κλπ. Αυτές οι πρόσθετες αντοχές θα αυξήσουν περαιτέρω το βάρος της περισταλτικής αντλίας, κατά συνέπεια, όταν επιλέγονται και χρησιμοποιούν αυτά τα αξεσουάρ, είναι απαραίτητο να εξεταστεί πλήρως το μέγεθος της αντίστασης και των επιπτώσεων στην απόδοση της περιστροφικής αντλίας.
Μέθοδος ρύθμισης της ταχύτητας
Ρύθμιση ταχύτητας μετατροπής συχνότητας
Αυτή η μέθοδος είναι η πιο ευρέως χρησιμοποιούμενη μέθοδος ρύθμισης ταχύτητας επί του παρόντος. Οι περισταλτικές αντλίες χρησιμοποιούν συνήθως έναν μετατροπέα συχνότητας για τον έλεγχο της ταχύτητας του κινητήρα, αλλάζοντας έτσι τον ρυθμό ροής της αντλίας.
Τα πλεονεκτήματα της ρύθμισης της ταχύτητας μεταβλητής συχνότητας είναι η ευρεία κλίμακα ρύθμισης, η ακρίβεια υψηλής ταχύτητας και μπορεί να καλύψει τις ανάγκες των διαφορετικών συνθηκών εργασίας.
Μέσω του μετατροπέα συχνότητας, οι χρήστες μπορούν εύκολα να επιτύχουν ρύθμιση της ταχύτητας κατά βάσης, δηλαδή, συνεχώς και ομαλά προσαρμόστε την ταχύτητα.
Έλεγχος συχνότητας
Η ρύθμιση της ταχύτητας συχνότητας είναι η ρύθμιση της ταχύτητας του κινητήρα, αλλάζοντας τη συχνότητα της τροφοδοσίας.
Αυτή η μέθοδος είναι κατάλληλη για ορισμένες εφαρμογές όπου η απαίτηση ακρίβειας ρύθμισης ταχύτητας δεν είναι πολύ υψηλή.
Είναι σημαντικό να σημειωθεί ότι το εύρος της ρύθμισης της συχνότητας μπορεί να είναι σχετικά περιορισμένη και σε ορισμένες περιπτώσεις μπορεί να απαιτείται πρόσθετος εξοπλισμός ισχύος.
Ρύθμιση ταχύτητας μεταβλητής αντίστασης πηνίου
Η ρύθμιση της ρεοστατικής ταχύτητας του πηνίου είναι η αλλαγή της ταχύτητας του κινητήρα, αλλάζοντας τη λειτουργία περιέλιξης του πηνίου του κινητήρα.
Ρυθμίζοντας τη λειτουργία καλωδίωσης της περιέλιξης, η αντίσταση του κινητήρα μπορεί να αλλάξει και στη συνέχεια η ταχύτητα μπορεί να αλλάξει.
Αυτή η μέθοδος μπορεί να απαιτεί εξειδικευμένες ηλεκτρικές γνώσεις για τη λειτουργία και το εύρος προσαρμογής μπορεί να είναι περιορισμένο.
Έλεγχος ταχύτητας αλλαγής συχνότητας
Η ρύθμιση της ταχύτητας αλλαγής συχνότητας είναι να χρησιμοποιηθεί μια ποικιλία επιλογών ταχύτητας, μετατρέποντας διαφορετική τροχαλία αλλαγής συχνότητας για να επιτευχθεί διαφορετική ρύθμιση ταχύτητας αντλίας.
Αυτή η μέθοδος είναι κατάλληλη για περιπτώσεις όπου η ρύθμιση της ταχύτητας είναι συχνή, αλλά το εύρος ρύθμισης ταχύτητας είναι σχετικά μικρό.
Οι χρήστες μπορούν να επιλέξουν τη σωστή τροχαλία ταχύτητας ανάλογα με τις ανάγκες τους και στη συνέχεια να αλλάξουν την ταχύτητα μετατρέποντας την τροχαλία.
Ρύθμιση ταχύτητας ποτενσιόμετρου (για περισταλτικές αντλίες με λειτουργία ρύθμισης ταχύτητας ποτενσιόμετρου):
Ορισμένες περισταλτικές αντλίες είναι εξοπλισμένες με ποτενσιόμετρα για ρύθμιση ταχύτητας. Οι χρήστες μπορούν να ρυθμίσουν την ταχύτητα του κινητήρα περιστρέφοντας το ποτενσιόμετρο.
Αυτή η μέθοδος είναι συνήθως διαισθητική και εύκολη στη λειτουργία, αλλά το εύρος ταχύτητας και η ακρίβεια μπορεί να επηρεαστούν από το σχεδιασμό του ποτενσιόμετρου.
Ρύθμιση ταχύτητας λογισμικού (για περισταλτικές αντλίες με έξυπνες λειτουργίες ελέγχου):
Ορισμένες προηγμένες περισταλτικές αντλίες είναι εξοπλισμένες με έξυπνα συστήματα ελέγχου και οι χρήστες μπορούν να ρυθμίσουν και να προσαρμόσουν την ταχύτητα μέσω μιας διεπαφής λογισμικού.
Αυτή η μέθοδος παρέχει μεγαλύτερη ευελιξία και ακρίβεια, επιτρέποντας στο χρήστη να ρυθμίζει την ταχύτητα ανάλογα με τις ανάγκες και να παρακολουθεί την κατάσταση λειτουργίας της αντλίας σε πραγματικό χρόνο.
Κατά τη ρύθμιση της ταχύτητας της περισταλτικής αντλίας, οι χρήστες πρέπει να δώσουν προσοχή στα ακόλουθα σημεία:
► Βεβαιωθείτε ότι η σταθερότητα ισχύος: Η περισταλτική αντλία ελέγχου ταχύτητας συνήθως πρέπει να χρησιμοποιεί ένα σύστημα τροφοδοσίας με σταθερότητα υψηλής ισχύος για να εξασφαλίσει την ακρίβεια και τη σταθερότητα του ελέγχου ταχύτητας.
► Ρυθμίστε σωστά την ώρα: Κατά τη ρύθμιση της ταχύτητας, ο χρήστης θα πρέπει να ρυθμίσει τον χρόνο ρύθμισης ταχύτητας κατάλληλα ανάλογα με την πραγματική κατάσταση, για να αποφευχθεί πολύ γρήγορα ή πολύ αργή για να προκαλέσει την αντλία να μειώσει την απόδοση ή να μειώσει τη ζωή.
► Αποφύγετε τη λειτουργία υπερφόρτωσης: Ο χρήστης πρέπει να ελέγχει αυστηρά το φορτίο της αντλίας για να αποφευχθεί η λειτουργία υπερφόρτωσης για να προστατεύσει την κανονική εργασία της αντλίας.
Τακτική επιθεώρηση και συντήρηση: Η τακτική επιθεώρηση και συντήρηση της περιστροφής της περιστροφής της ταχύτητας μπορεί να διατηρήσει την καλή κατάσταση λειτουργίας και την απόδοση της και να επεκτείνει τη διάρκεια ζωής της.
Η μέγιστη πίεση και ο αριθμός των κυλίνδρων της περισταλτικής αντλίας
Επίδραση του αριθμού των κυλίνδρων στην πίεση
Τάση ανάπτυξης πίεσης
Καθώς αυξάνεται ο αριθμός των κυλίνδρων, η περισταλτική αντλία συμπιέζει περισσότερο τον εύκαμπτο σωλήνα, πράγμα που συνήθως οδηγεί σε αυξημένη πίεση στο υγρό του σωλήνα. Ωστόσο, η ανάπτυξη αυτής της πίεσης δεν είναι απεριόριστη, αλλά σταδιακά θα συγκλίνει σε σταθερή τιμή.
Όταν ο αριθμός των κυλίνδρων αυξάνεται σε κάποιο βαθμό, λόγω των ελαστικών και φυσικών περιορισμών του υλικού του σωλήνα, ο ρυθμός αύξησης της πίεσης θα επιβραδυνθεί και μπορεί ακόμη και να φτάσει σε μια κορεσμένη κατάσταση.
Σταθερότητα πίεσης
Η αύξηση του αριθμού των κυλίνδρων μπορεί να βελτιώσει τη σταθερότητα της πίεσης του υγρού. Περισσότεροι κύλινδροι σημαίνουν περισσότερα σημεία εξώθησης, τα οποία μπορούν να διανεμηθούν πιο ομοιόμορφα στον εύκαμπτο σωλήνα, συμβάλλοντας στη μείωση του παλμού του υγρού κατά τη διάρκεια της μετάδοσης και στη βελτίωση της σταθερότητας της πίεσης.
Η σχέση μεταξύ του αριθμού των κυλίνδρων και άλλων παραγόντων
► Όγκος κυκλοφορίας:
Αν και ο αριθμός των κυλίνδρων επηρεάζει κυρίως την πίεση, έχει επίσης ορισμένο αντίκτυπο στον ρυθμό ροής. Με την αύξηση του αριθμού των κυλίνδρων, ο ρυθμός ροής της περισταλτικής αντλίας συνήθως αυξάνεται σταδιακά, αλλά ο ρυθμός ανάπτυξης θα επιβραδύνει σταδιακά και θα γίνει σταθερός. Ωστόσο, η ροή είναι λιγότερο ευαίσθητη στον αριθμό των κυλίνδρων από την πίεση.
► Υλικό σωλήνα:
Το υλικό και η ανθεκτικότητα του εύκαμπτου σωλήνα είναι ζωτικής σημασίας για την επιλογή του αριθμού των κυλίνδρων. Διαφορετικά υλικά των εύκαμπτων σωλήνων έχουν διαφορετική ελαστικότητα και αντίσταση φθοράς, οπότε όταν επιλέγετε τον αριθμό των κυλίνδρων, είναι απαραίτητο να διασφαλίσετε ότι ο εύκαμπτος σωλήνας μπορεί να αντέξει αρκετή εξώθηση χωρίς να σπάσει ή υπερβολική φθορά.
► Χαρακτηριστικά υγρού:
Παράγοντες όπως το ιξώδες, η διαβρωτικότητα και τα στερεά σωματίδια του υγρού θα επηρεάσουν επίσης την επιλογή του αριθμού των κυλίνδρων. Για παράδειγμα, για υγρά με υψηλό ιξώδες ή υγρά που περιέχουν στερεά σωματίδια, μπορεί να απαιτείται περισσότερους κυλίνδρους για να παρέχουν επαρκή πίεση εξώθησης για να ξεπεραστεί η αντίσταση στη ροή.
Πρακτικές εκτιμήσεις εφαρμογής
Αντιστοίχιση ζήτησης
Κατά την επιλογή του αριθμού των κυλίνδρων για τις περισταλτικές αντλίες, είναι απαραίτητο να τα ταιριάζουν σύμφωνα με συγκεκριμένα σενάρια και ανάγκες εφαρμογής. Για παράδειγμα, όταν απαιτείται έξοδος υψηλής πίεσης, ο αριθμός των κυλίνδρων μπορεί να αυξηθεί κατάλληλα. Όταν απαιτείται μεγάλη απόδοση ροής, αν και η αύξηση του αριθμού των κυλίνδρων βοηθά επίσης στη βελτίωση του ρυθμού ροής, μπορεί να είναι πιο απαραίτητο να εξεταστεί η συνδυασμένη επίδραση άλλων παραγόντων (όπως η ταχύτητα, η εσωτερική διάμετρο του σωλήνα κλπ.).
Συντήρηση εξοπλισμού
Η αύξηση του αριθμού των κυλίνδρων μπορεί να αυξήσει το κόστος πολυπλοκότητας και συντήρησης του εξοπλισμού. Ως εκ τούτου, κατά την επιλογή του αριθμού των κυλίνδρων, είναι απαραίτητο να απλοποιηθεί η δομή της συσκευής και να μειωθεί το κόστος συντήρησης στο μέτρο του δυνατού, σύμφωνα με την προϋπόθεση της ικανοποίησης των απαιτήσεων εφαρμογής.
