Εργαστηριακούς Εξατμιστήρες
(1)1L/2L---Χειροκίνητη ανύψωση με βάση ειρωνείας/Χειροκίνητη ανύψωση με βάση SS/Ηλεκτρική ανύψωση
(2)3L/5L/10L/20L/30L/50L---Χειροκίνητη ανύψωση/Ηλεκτρική ανύψωση
***Τιμοκατάλογος για όλο το παραπάνω, ρωτήστε μας για να λάβετε
2. Προσαρμογή:
(1) Υποστήριξη σχεδιασμού
(2)Προμηθεύστε απευθείας το οργανικό ενδιάμεσο Senior R&D, μειώστε τον χρόνο και το κόστος Ε&Α
(3) Μοιραστείτε την προηγμένη τεχνολογία καθαρισμού μαζί σας
(4) Παρέχετε τα υψηλής ποιότητας χημικά και αντιδραστήριο ανάλυσης
(5) Θέλουμε να σας βοηθήσουμε στη Χημική Μηχανική (Auto CAD, Aspen plus κ.λπ.)
3. Διασφάλιση:
(1) Καταχωρήθηκε η πιστοποίηση CE και ISO
(2) Εμπορικό σήμα: ACHIEVE CHEM (από το 2008)
(3) Ανταλλακτικά εντός 1 έτους δωρεάν
Περιγραφή

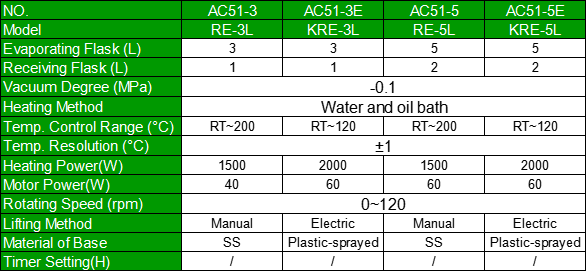

Τεχνικές παράμετροι
Εργαστηριακούς εξατμιστέςείναι η φυσική διαδικασία μετατροπής του υγρού σε αέριο. Σε γενικές γραμμές, ένας εξατμιστής είναι ένα αντικείμενο που μετατρέπει υγρές ουσίες σε αέριο. Υπάρχει μεγάλος αριθμός εξατμιστών στη βιομηχανία, μεταξύ των οποίων ο εξατμιστής που χρησιμοποιείται στα συστήματα ψύξης είναι ένας από αυτούς. Ο εξατμιστής είναι ένα σημαντικό συστατικό μεταξύ των τεσσάρων βασικών εξαρτημάτων ψύξης. Το συμπυκνωμένο υγρό χαμηλής θερμοκρασίας διέρχεται από τον εξατμιστή, ανταλλάσσει θερμότητα με τον εξωτερικό αέρα, εξατμίζεται και απορροφά θερμότητα, επιτυγχάνοντας το αποτέλεσμα ψύξης. Ο εξατμιστής αποτελείται κυρίως από δύο μέρη: τον θάλαμο θέρμανσης και τον θάλαμο εξάτμισης. Ο θάλαμος θέρμανσης παρέχει τη θερμότητα που απαιτείται για την εξάτμιση στο υγρό, προάγοντας το βρασμό και την εξάτμιση του υγρού. Ο θάλαμος εξάτμισης διαχωρίζει πλήρως την αέρια-υγρή φάση. Ο ατμός που δημιουργείται στο θάλαμο θέρμανσης περιέχει μεγάλη ποσότητα υγρού αφρού, ο οποίος μπορεί να διαχωριστεί από τον ατμό μέσω της αυτοσυσσωμάτωσης ή της δράσης ενός αποθαμβωτικού σε ένα μεγαλύτερο θάλαμο εξάτμισης. Συνήθως, ο αποθαμβωτής βρίσκεται στην κορυφή του θαλάμου εξάτμισης.
Ο περιστροφικός εξατμιστής χρησιμοποιείται κυρίως στην επιστημονική έρευνα και παραγωγή φαρμακευτικών, χημικών, βιολογικών προϊόντων και άλλων βιομηχανιών. Οι λειτουργίες του περιλαμβάνουν εξάτμιση, συμπύκνωση, κρυστάλλωση, ξήρανση, διαχωρισμό και ανάκτηση διαλύτη.
Κάντε κλικ για να λάβετε ολόκληρο τον τιμοκατάλογο
Εισαγωγή Προϊόντος
Εργαστηριακούς εξατμιστέςταξινομούνται σε τρεις τύπους με βάση την πίεση λειτουργίας: ατμοσφαιρική πίεση, πίεση και αποσυμπίεση.
Ο ατμοσφαιρικός εξατμιστής λειτουργεί σε πίεση κοντά στην ατμοσφαιρική πίεση, που σημαίνει ότι η εσωτερική του πίεση είναι ελαφρώς υψηλότερη ή κοντά στην εξωτερική ατμοσφαιρική πίεση.
Λόγω της υψηλής πίεσης λειτουργίας, η θερμική απόδοση αυτού του εξατμιστή είναι σχετικά χαμηλή επειδή το σημείο βρασμού του νερού είναι υψηλό, απαιτώντας περισσότερη ενέργεια για να φτάσει στη θερμοκρασία που απαιτείται για την εξάτμιση.
Οι ατμοσφαιρικοί εξατμιστές χρησιμοποιούνται συνήθως σε καταστάσεις όπου ο ρυθμός εξάτμισης δεν είναι υψηλός και το κόστος εξοπλισμού και συντήρησης πρέπει να ελαχιστοποιηθεί όσο το δυνατόν περισσότερο.
Ο εξατμιστής υπό πίεση λειτουργεί σε πιέσεις υψηλότερες από την ατμοσφαιρική.
Η αύξηση της πίεσης λειτουργίας μπορεί να αυξήσει αντίστοιχα το σημείο βρασμού του νερού, πράγμα που σημαίνει ότι ο εξατμιστής μπορεί να λειτουργήσει σε υψηλότερες θερμοκρασίες, βελτιώνοντας ενδεχομένως τον ρυθμό εξάτμισης και τη θερμική απόδοση.
Οι εξατμιστές πίεσης χρησιμοποιούνται συνήθως σε καταστάσεις όπου πρέπει να υποστούν επεξεργασία πτητικά, ευαίσθητα στη θερμότητα ή διαβρωτικά υλικά, καθώς αυτά τα υλικά μπορεί να είναι πιο σταθερά ή ευκολότερα στον χειρισμό σε υψηλότερες θερμοκρασίες.
Ωστόσο, οι εξατμιστές υπό πίεση πρέπει επίσης να αντέχουν υψηλότερη πίεση και θερμοκρασία, επομένως το κόστος σχεδιασμού και κατασκευής τους είναι συνήθως υψηλότερο.
Ένας εξατμιστής μείωσης πίεσης (ή κενού) λειτουργεί σε πίεση κάτω από την ατμοσφαιρική πίεση, μειώνοντας το σημείο βρασμού του νερού μειώνοντας την εσωτερική πίεση, επιτυγχάνοντας έτσι εξάτμιση σε χαμηλότερες θερμοκρασίες.
Αυτός ο εξατμιστής έχει σημαντικά πλεονεκτήματα θερμικής απόδοσης επειδή χαμηλότερο σημείο βρασμού σημαίνει λιγότερη κατανάλωση ενέργειας.
Οι εξατμιστές κενού χρησιμοποιούνται ευρέως σε καταστάσεις όπου απαιτείται εξοικονόμηση ενέργειας, αποφυγή θερμικής αποσύνθεσης υλικού ή χειρισμός υψηλού ιξώδους υλικών με εύκολη απολέπιση.
Ωστόσο, λόγω της ανάγκης διατήρησης ενός περιβάλλοντος κενού, η πολυπλοκότητα σφράγισης και εξοπλισμού του εξατμιστή μείωσης πίεσης είναι σχετικά υψηλή.
Σύμφωνα με την κίνηση του διαλύματος στον εξατμιστή, υπάρχουν:
1.
Κυκλικός τύπος. Το βραστό διάλυμα διέρχεται από την επιφάνεια θέρμανσης πολλές φορές στον θάλαμο θέρμανσης, όπως τύπος σωλήνα κεντρικής κυκλοφορίας, τύπος αιωρούμενου καλαθιού, τύπος εξωτερικής θέρμανσης, τύπος Levin και τύπος αναγκαστικής κυκλοφορίας.
2.
Μονόδρομος τύπος. Το βραστό διάλυμα διέρχεται από την επιφάνεια θέρμανσης στον θάλαμο θέρμανσης χωρίς να κυκλοφορεί και το συμπυκνωμένο διάλυμα αποβάλλεται αμέσως, όπως ανερχόμενο φιλμ, μεμβράνη πτώσης, φιλμ ανάδευσης και φυγοκεντρική μεμβράνη.
3.
Τύπος άμεσης επαφής. Το θερμαντικό μέσο και το διάλυμα έρχονται σε άμεση επαφή για μεταφορά θερμότητας, όπως ο εξατμιστής με εμβάπτιση καύσης.
Κατά τη λειτουργία της συσκευής εξάτμισης, καταναλώνεται μεγάλη ποσότητα ατμού θέρμανσης. Για εξοικονόμηση ατμού θέρμανσης, μπορούν να χρησιμοποιηθούν συσκευές εξάτμισης πολλαπλών αποτελεσμάτων και εξατμιστές επανασυμπίεσης ατμού. Οι εξατμιστές χρησιμοποιούνται ευρέως στη χημική, την ελαφριά βιομηχανία και άλλους τομείς.
Χαρακτηριστικά προϊόντος
1. Ταξινομείται με μέθοδο εξάτμισης:
Φυσική εξάτμιση: αναφέρεται στοεργαστηριακούς εξατμιστέςενός διαλύματος σε θερμοκρασία κάτω από το σημείο βρασμού του, όπως αλάτι ξήρανσης θαλασσινού νερού. Σε αυτή την περίπτωση, ο διαλύτης εξατμίζεται μόνο στην επιφάνεια του διαλύματος, με αποτέλεσμα χαμηλό ρυθμό εξάτμισης του διαλύτη.
Εξάτμιση βρασμού: Ζεσταίνουμε το διάλυμα σε σημείο βρασμού και το εξατμίζουμε σε κατάσταση βρασμού. Η λειτουργία εξάτμισης στη βιομηχανία είναι βασικά αυτού του τύπου.
2. Διαιρείται με μέθοδο θέρμανσης:
Η άμεση θέρμανση με πηγή θερμότητας είναι η διαδικασία εξάτμισης ανάμειξης του καυσίμου με τον αέρα, με αποτέλεσμα η φλόγα και ο καπνός υψηλής θερμοκρασίας που δημιουργούνται από την καύση του να ψεκάζονται απευθείας στο εξατμισμένο διάλυμα μέσω ενός ακροφυσίου για τη θέρμανση του διαλύματος και την εξάτμιση του διαλύτη.
Η έμμεση πηγή θερμότητας θερμαίνει τα τοιχώματα μεταξύ των δοχείων και τη μεταφέρει στο εξατμισμένο διάλυμα. Η διαδικασία μεταφοράς θερμότητας που λαμβάνει χώρα σε έναν επιτοίχιο εναλλάκτη θερμότητας.
3. Διαιρείται με την πίεση λειτουργίας:
Μπορεί να χωριστεί σε λειτουργίες ατμοσφαιρικής πίεσης, υπό πίεση και αποσυμπίεσης (κενού) εξάτμισης. Προφανώς, για θερμοευαίσθητα υλικά όπως αντιβιοτικά διαλύματα, χυμοί φρούτων κ.λπ., θα πρέπει να υποβάλλονται σε επεξεργασία υπό μειωμένη πίεση. Και τα υλικά υψηλού ιξώδους θα πρέπει να θερμαίνονται από μια πηγή θερμότητας υπό πίεση (όπως θερμικό λάδι, λιωμένο αλάτι κ.λπ.) για εξάτμιση
4. Βαθμολογία με βάση την αποτελεσματικότητα:
Μπορεί να χωριστεί σε εξάτμιση ενός εφέ και πολλαπλών εφέ. Εάν ο δευτερεύων ατμός που παράγεται από την εξάτμιση συμπυκνώνεται άμεσα και δεν χρησιμοποιείται πλέον, ονομάζεται εξάτμιση ενός αποτελέσματος. Εάν χρησιμοποιείται δευτερεύων ατμός ως ο επόμενος ατμός θέρμανσης και πολλαπλοί εξατμιστές είναι συνδεδεμένοι σε σειρά, αυτή η διαδικασία εξάτμισης ονομάζεται εξάτμιση πολλαπλών αποτελεσμάτων.
Χαρακτηριστικά προϊόντος
1.
Μια μεταλλική κυκλική λεκάνη με εσωτερική διάμετρο 200mm και ύψος περίπου 100mm για τον εξατμιστή.
2.
Ο εξατμιστής είναι μια μεταλλική κυκλική κατασκευή με λεία εσωτερικά τοιχώματα και δεν πρέπει να υπάρχουν γρέζια ή γρατζουνιές στις άκρες του εξατμιστή.
3.
Όλα τα μέρη που έρχονται σε επαφή με το νερό πρέπει να είναι λεία και οι συγκολλήσεις στα ζευγάρωμα ή στα συνδετικά τους μέρη πρέπει να είναι σφιχτές, σταθερές και χωρίς διαρροή νερού.
4.
Η συναρμολόγηση όλων των εξαρτημάτων και μερών του εξατμιστή πρέπει να είναι σωστή, χωρίς χαλαρότητα, παραμόρφωση ή άλλα ελαττώματα που μπορεί να επηρεάσουν τη χρήση του.
5.
Το προστατευτικό στρώμα που εφαρμόζεται σε κάθε εξάρτημα του εξατμιστή πρέπει να είναι σταθερό, ομοιόμορφο και λείο, χωρίς ελαττώματα όπως αποκόλληση ή σκουριά.
6.
Ο εξατμιστής και το πλαίσιο εγκατάστασης πρέπει να είναι εύκολο να εγκατασταθούν και να μπορούν να αποτρέπουν την αποκόλληση του εξατμιστή λόγω της δύναμης του ανέμου κατά την κανονική χρήση.
7.
Εξαρτήματα: ένα βαθμολογημένο κύπελλο μέτρησης, ένα δοχείο νερού, ένα πλαίσιο εγκατάστασης και ένα κάλυμμα από μεταλλικό πλέγμα.
Τύπος μεταφοράς θερμότητας μεταξύ τοίχων
Η συνήθως χρησιμοποιούμενη μεταφορά θερμότητας διαμερίσματοςεργαστηριακούς εξατμιστέςμπορεί να χωριστεί χονδρικά σε δύο κατηγορίες με βάση τη θέση του διαλύματος στον εξατμιστή: τύπος κυκλοφορίας και τύπος μονής-διαδρομής.
Κυκλοφορητικός εξατμιστής
Αυτός ο τύπος εξατμιστή επιτρέπει στο διάλυμα να κυκλοφορεί στον εξατμιστή. Λόγω διαφορετικών αιτιών κυκλοφορίας, μπορεί να χωριστεί σε δύο κατηγορίες: φυσική κυκλοφορία και αναγκαστική κυκλοφορία.
1. Κεντρικός εξατμιστής σωλήνα κυκλοφορίας, γνωστός και ως τυπικός εξατμιστής. Ο θάλαμος θέρμανσης του αποτελείται από κάθετες δέσμες σωλήνων, με έναν κεντρικό σωλήνα κυκλοφορίας μεγάλης διαμέτρου στη μέση, και οι άλλοι μικρότερης διαμέτρου σωλήνες θέρμανσης ονομάζονται σωλήνες βρασμού. Λόγω του μεγαλύτερου μεγέθους του κεντρικού σωλήνα κυκλοφορίας, η επιφάνεια μεταφοράς θερμότητας που καταλαμβάνεται από μια μονάδα όγκου διαλύματος είναι μικρότερη από εκείνη που καταλαμβάνεται από μια μονάδα όγκου διαλύματος στο σωλήνα βρασμού. Αυτό σημαίνει ότι ο βαθμός θέρμανσης του διαλύματος στον κεντρικό σωλήνα κυκλοφορίας και σε άλλους σωλήνες θέρμανσης είναι διαφορετικός, με αποτέλεσμα χαμηλότερη πυκνότητα του ατμού{4}}υγρού μίγματος στο σωλήνα βρασμού από ότι στον σωλήνα κεντρικής κυκλοφορίας. Επιπλέον, η ανοδική επίδραση αναρρόφησης του ανερχόμενου ατμού θα κάνει το διάλυμα στον εξατμιστή να σχηματίσει μια ροή κυκλοφορίας από τον κεντρικό σωλήνα κυκλοφορίας που κατεβαίνει προς τον σωλήνα βρασμού ανεβαίνοντας. Αυτό το είδος κύκλου προκαλείται κυρίως από τη διαφορά πυκνότητας του διαλύματος, γι' αυτό ονομάζεται φυσικός κύκλος. Αυτό το αποτέλεσμα είναι ευεργετικό για τη βελτίωση της απόδοσης μεταφοράς θερμότητας μέσα στον εξατμιστή.
Προκειμένου να διασφαλιστεί η καλή κυκλοφορία του διαλύματος, η-διατομή του κεντρικού σωλήνα κυκλοφορίας είναι γενικά το 40-100% της συνολικής επιφάνειας διατομής άλλων σωλήνων θέρμανσης. Το ύψος του σωλήνα θέρμανσης είναι γενικά 1-2 m. Η διάμετρος του σωλήνα θέρμανσης είναι μεταξύ 25-75mm. Αυτός ο τύπος εξατμιστή χρησιμοποιείται ευρέως λόγω της συμπαγούς δομής, της εύκολης κατασκευής, της καλής μεταφοράς θερμότητας και της αξιόπιστης λειτουργίας του. Ωστόσο, λόγω δομικών περιορισμών, η ταχύτητα ποδηλασίας δεν είναι υψηλή. Με τη συνεχή κυκλοφορία του διαλύματος στον θάλαμο θέρμανσης, η συγκέντρωσή του προσεγγίζει πάντα αυτή του πλήρους διαλύματος, με αποτέλεσμα υψηλό σημείο βρασμού του διαλύματος και μείωση της πραγματικής διαφοράς θερμοκρασίας. Αυτό είναι ένα κοινό μειονέκτημα των κυκλοφορούντων εξατμιστήρων. Επιπλέον, ο καθαρισμός και η συντήρηση του εξοπλισμού δεν είναι αρκετά βολικοί, επομένως αυτός ο εξατμιστής είναι δύσκολο να καλύψει πλήρως τις απαιτήσεις παραγωγής.
2. Προκειμένου να ξεπεραστούν τα μειονεκτήματα της εύκολης κρυστάλλωσης, της απολέπισης και του δύσκολου καθαρισμού του εξατμιζόμενου υγρού στον κυκλοφορούντα εξατμιστή, έχει γίνει μια πιο λογική βελτίωση στη δομή του τυπικού εξατμιστή, που είναι ο εξατμιστής αιωρούμενου καλαθιού. Ο θάλαμος θέρμανσης 4 είναι σαν ένα καλάθι, αναρτημένος στο κάτω μέρος του κελύφους του εξατμιστή, και αντικαθίσταται από έναν κεντρικό σωλήνα κυκλοφορίας με ένα δακτυλιοειδές κανάλι μεταξύ του εξωτερικού τοιχώματος του θαλάμου θέρμανσης και του εσωτερικού τοιχώματος του εξατμιστή. Το διάλυμα ανεβαίνει κατά μήκος του κέντρου του σωλήνα θέρμανσης και στη συνέχεια ρέει προς τα κάτω κατά μήκος του δακτυλιοειδούς κενού μεταξύ του εξωτερικού τοιχώματος του θαλάμου θέρμανσης του αιωρούμενου καλαθιού και του εσωτερικού τοιχώματος του εξατμιστή για να σχηματίσει έναν κύκλο. Λόγω του ότι η περιοχή του δακτυλιοειδούς διακένου είναι περίπου 100 έως 150% της συνολικής-διατομής του σωλήνα θέρμανσης, η ταχύτητα κυκλοφορίας του διαλύματος είναι υψηλότερη από αυτή ενός τυπικού εξατμιστή, φτάνοντας έως και 1,5 m/s. Επιπλέον, ο θάλαμος θέρμανσης αυτού του εξατμιστή μπορεί να αφαιρεθεί από την κορυφή για συντήρηση ή αντικατάσταση και η απώλεια θερμότητας είναι επίσης σχετικά μικρή. Το κύριο μειονέκτημά του είναι η πολύπλοκη δομή του και η υψηλή κατανάλωση μετάλλου ανά μονάδα επιφάνειας μεταφοράς θερμότητας.
3. Ο εξατμιστής φυσικής κυκλοφορίας που αναφέρεται παραπάνω έχει ταχύτητα κυκλοφορίας που δεν είναι αρκετά υψηλή, γενικά κάτω από 1,5 m/s. Για να γίνει ο εξατμιστής καταλληλότερος για εξάτμιση διαλυμάτων με υψηλό ιξώδες, εύκολη κρυστάλλωση ή έντονη απολέπιση και να αυξηθεί η ταχύτητα κυκλοφορίας του διαλύματος για να παραταθεί ο κύκλος λειτουργίας και να μειωθεί ο αριθμός των χρόνων καθαρισμού.
Το δομικό του χαρακτηριστικό είναι η προσθήκη ενός θαλάμου βρασμού στην κορυφή του θαλάμου θέρμανσης. Το διάλυμα στον θάλαμο θέρμανσης δεν βράζει στον θερμαντικό σωλήνα λόγω της στατικής πίεσης που προστίθεται από τη στήλη υγρού στον θάλαμο βρασμού. Μπορεί να αρχίσει να βράζει μόνο όταν ανέβει στο θάλαμο βρασμού και η πίεση μειωθεί. Επομένως, ο βρασμός και η εξάτμιση του διαλύματος μετακινούνται από τον θάλαμο θέρμανσης στον θάλαμο βρασμού χωρίς επιφάνεια μεταφοράς θερμότητας, αποφεύγοντας έτσι τον σχηματισμό κρυστάλλων ή βρωμιάς στον θερμαντικό σωλήνα. Επιπλέον, η-διατομή του σωλήνα κυκλοφορίας αυτού του εξατμιστή είναι περίπου 2-3 φορές η συνολική επιφάνεια διατομής του σωλήνα θέρμανσης και η ταχύτητα κυκλοφορίας του διαλύματος μπορεί να φτάσει τα 2,5 έως 3 m/s ή περισσότερο, επομένως ο συνολικός συντελεστής μεταφοράς θερμότητας είναι επίσης σχετικά υψηλός. Το κύριο μειονέκτημα αυτού του εξατμιστή είναι η μεγάλη απώλεια διαφοράς θερμοκρασίας που προκαλείται από το φαινόμενο στατικής κεφαλής πίεσης της στήλης υγρού (βλ. 6.3.1 για λεπτομέρειες). Για να διατηρηθεί μια ορισμένη αποτελεσματική διαφορά θερμοκρασίας, απαιτείται υψηλή πίεση για τη θέρμανση του ατμού. Επιπλέον, ο εξοπλισμός είναι μεγάλος, καταναλώνει πολλά υλικά και απαιτεί ψηλά εργοστάσια. Εκτός από τον εξατμιστή φυσικής κυκλοφορίας που αναφέρθηκε παραπάνω, χρησιμοποιείται επίσης ένας εξατμιστής αναγκαστικής κυκλοφορίας κατά την εξάτμιση υλικών με υψηλό ιξώδες, εύκολη κρυστάλλωση και απολέπιση. Σε αυτόν τον εξατμιστή, η κυκλοφορία του διαλύματος βασίζεται κυρίως στην εξωτερική ισχύ, η οποία αναγκάζεται να ρέει προς μια συγκεκριμένη κατεύθυνση από μια αντλία για να δημιουργήσει κυκλοφορία. Το μέγεθος της ταχύτητας κυκλοφορίας μπορεί να ελεγχθεί ρυθμίζοντας τον ρυθμό ροής της αντλίας, συνήθως πάνω από 2,5 m/s. Ο συντελεστής μεταφοράς θερμότητας του εξατμιστή αναγκαστικής κυκλοφορίας είναι επίσης υψηλότερος από αυτόν της γενικής φυσικής κυκλοφορίας. Αλλά το προφανές μειονέκτημά του είναι η υψηλή κατανάλωση ενέργειας, που απαιτεί περίπου 0,4-0,8 kW ανά τετραγωνικό μέτρο περιοχής θέρμανσης.
Μονόδρομος-εξατμιστήρας
Το κύριο χαρακτηριστικό αυτού του τύπουΕργαστηριακούς εξατμιστέςείναι ότι το διάλυμα διέρχεται από το θάλαμο θέρμανσης μόνο μία φορά στον εξατμιστή και αποβάλλεται ως συμπυκνωμένο υγρό χωρίς ροή κυκλοφορίας. Όταν το διάλυμα περνά μέσα από τον θάλαμο θέρμανσης, ρέει σε σχήμα μεμβράνης στο τοίχωμα του σωλήνα, επομένως είναι κοινώς γνωστό ως εξατμιστής υγρού φιλμ. Σύμφωνα με τις διαφορετικές κατευθύνσεις ροής των υλικών στον εξατμιστή, οι εξατμιστές μονής διέλευσης χωρίζονται στους ακόλουθους τύπους.
1. Ο θάλαμος θέρμανσης ενός εξατμιστή ανερχόμενου φιλμ αποτελείται από πολλούς κατακόρυφους μακρούς σωλήνες. Η διάμετρος του σωλήνα θέρμανσης που χρησιμοποιείται συνήθως είναι 25-50 mm και ο λόγος του μήκους του σωλήνα προς τη διάμετρο του σωλήνα είναι περίπου 100-150. Μετά την προθέρμανση, το υγρό εισάγεται από τον πυθμένα του εξατμιστή και θερμαίνεται στο σωλήνα θέρμανσης, βράζει και εξατμίζεται γρήγορα. Ο παραγόμενος ατμός ανεβαίνει με μεγάλη ταχύτητα στο σωλήνα θέρμανσης. Η κατάλληλη ταχύτητα εξόδου ατμού για λειτουργία κανονικής πίεσης είναι 20-50 m/s, και για λειτουργία μειωμένης πίεσης, η ταχύτητα ατμού μπορεί να φτάσει τα 100-160 m/s ή και μεγαλύτερη. Το διάλυμα οδηγείται από τον ανερχόμενο ατμό, που ανεβαίνει σε μια μεμβράνη κατά μήκος του τοιχώματος του σωλήνα και συνεχίζει να εξατμίζεται. Το μίγμα ατμού και υγρού διαχωρίζεται στον διαχωριστή 2, και το πλήρες υγρό εκκενώνεται από τον πυθμένα του διαχωριστή, ενώ ο δευτερεύων ατμός εκκενώνεται από την κορυφή. Θα πρέπει να σημειωθεί ότι εάν η ποσότητα του νερού που εξατμίζεται από το υγρό δεν είναι μεγάλη, θα είναι δύσκολο να επιτευχθεί η απαιτούμενη ταχύτητα ατμού, δηλαδή, ο εξατμιστής ανερχόμενου φιλμ δεν είναι κατάλληλος για εξάτμιση συμπυκνωμένων διαλυμάτων. Επίσης δεν είναι κατάλληλο για υλικά με υψηλό ιξώδες, εύκολη κρυστάλλωση ή απολέπιση.
2. Η διαφορά μεταξύ του εξατμιστήρα μεμβράνης που πέφτει και του εξατμιστή ανερχόμενης μεμβράνης είναι ότι το υγρό τροφοδοσίας προστίθεται από την κορυφή του εξατμιστή και υπό τη δράση της βαρύτητας, σχηματίζει ένα φιλμ σαν κάθοδος κατά μήκος του τοιχώματος του σωλήνα και εξατμίζεται και πυκνώνει κατά τη διάρκεια αυτής της διαδικασίας, λαμβάνοντας ένα συμπυκνωμένο υγρό στον πυθμένα του. Λόγω του διαφορετικού μηχανισμού σχηματισμού μεμβράνης-από τον εξατμιστή ανερχόμενου φιλμ, ο εξατμιστής μεμβράνης που πέφτει μπορεί να εξατμίσει υλικά με υψηλότερη συγκέντρωση, ιξώδες (όπως στην περιοχή 0,05-0,45 Ns/m2) και θερμική ευαισθησία. Ωστόσο, λόγω της ανομοιόμορφης κατανομής του υγρού φιλμ μέσα στο σωλήνα και του μικρότερου συντελεστή μεταφοράς θερμότητας σε σύγκριση με τον εξατμιστή ανερχόμενου φιλμ, εξακολουθεί να μην είναι κατάλληλος για υλικά που είναι επιρρεπή σε κρυστάλλωση ή απολέπιση.
Λόγω της ροής του διαλύματος που μοιάζει με μεμβράνη στον -μονόδρομο εξατμιστή, ο συντελεστής μεταφοράς θερμότητας με συναγωγή βελτιώνεται σημαντικά, επιτρέποντας στο διάλυμα να φτάσει την απαιτούμενη συγκέντρωση σε ένα πέρασμα μέσα από τον θάλαμο θέρμανσης χωρίς περαιτέρω κυκλοφορία. Επομένως, έχει μεγαλύτερα πλεονεκτήματα από τον εξατμιστή κυκλοφορίας. Τα οφέλη από τη μη κυκλοφορία του διαλύματος περιλαμβάνουν: (1) ο χρόνος παραμονής του διαλύματος στον εξατμιστή είναι πολύ μικρός, καθιστώντας το ιδιαίτερα κατάλληλο για την εξάτμιση θερμοευαίσθητων υλικών. (2) Η συγκέντρωση ολόκληρου του διαλύματος δεν είναι πάντα κοντά στη συγκέντρωση του τελικού υγρού όπως στον τύπο κυκλοφορίας, επομένως η αποτελεσματική διαφορά θερμοκρασίας αυτού του εξατμιστή είναι σχετικά μεγάλη. Το κύριο μειονέκτημά του είναι ότι είναι αρκετά ευαίσθητο στις διακυμάνσεις του φορτίου τροφοδοσίας και όταν ο σχεδιασμός ή η λειτουργία δεν είναι κατάλληλος, δεν είναι εύκολο να σχηματιστεί φιλμ. Αυτή τη στιγμή, ο συντελεστής μεταφοράς θερμότητας θα μειωθεί σημαντικά.
3. Ο εξατμιστήρας ξύστρας έχει ένα θερμαντικό χιτώνιο ατμού μέσα στο κέλυφος του εξατμιστή, το οποίο είναι εξοπλισμένο με περιστρεφόμενες λεπίδες ή ξύστρες. Υπάρχουν δύο τύποι ξύστρων: σταθερού τύπου και τύπου ρότορα. Το διάκενο μεταξύ του πρώτου και του εσωτερικού τοιχώματος του κελύφους είναι 0,5-1,5 mm, ενώ το διάκενο μεταξύ του δεύτερου και του τοιχώματος ποικίλλει ανάλογα με τον αριθμό των στροφών του ρότορα. Το υγρό προστίθεται κατά μήκος της εφαπτομένης κατεύθυνσης από το πάνω μέρος του εξατμιστή (προστίθεται επίσης στο δίσκο υλικού ομοαξονικά με την ξύστρα). Λόγω της βαρύτητας, της φυγόκεντρης δύναμης και της δράσης του περιστρεφόμενου ξύστρα, το διάλυμα σχηματίζει ένα φιλμ προς τα κάτω περιστροφής στο εσωτερικό τοίχωμα της συσκευής και εξατμίζεται και συμπυκνώνεται κατά τη διάρκεια αυτής της διαδικασίας, ολοκληρώνοντας την εκκένωση του υγρού στον πυθμένα. Αυτός ο τύπος εξατμιστή είναι ένας μονόδρομος εξατμιστής που χρησιμοποιεί εξωτερική ισχύ για να σχηματίσει ένα φιλμ. Το εξαιρετικό του πλεονέκτημα είναι η ισχυρή προσαρμοστικότητά του στα υλικά και ο σύντομος χρόνος παραμονής, συνήθως λίγα δευτερόλεπτα ή δεκάδες δευτερόλεπτα, καθιστώντας το κατάλληλο για υψηλό ιξώδες (όπως εκχύλισμα τανίνης, μέλι κ.λπ.) και υλικά που είναι επιρρεπή σε κρυστάλλωση, απολέπιση και ευαισθησία στη θερμότητα. Αλλά η δομή του είναι πολύπλοκη και καταναλώνει πολλή ισχύ, απαιτώντας περίπου 1,5-3 kW ανά τετραγωνικό μέτρο επιφάνειας μεταφοράς θερμότητας. Επιπλέον, η ικανότητα επεξεργασίας του είναι πολύ μικρή και οι απαιτήσεις κατασκευής και εγκατάστασης είναι υψηλές.
Εξατμιστήρας με μεταφορά θερμότητας απευθείας επαφής
Στην πραγματική παραγωγή,Εργαστηριακούς εξατμιστέςμε άμεση επαφή μεταφορά θερμότητας χρησιμοποιούνται μερικές φορές. Αναμιγνύει το καύσιμο (συνήθως αέριο και λάδι) με τον αέρα και το καίει σε θάλαμο καύσης βυθισμένο σε διάλυμα, παράγοντας φλόγες και καπνό υψηλής θερμοκρασίας{{1} που ψεκάζονται απευθείας στο εξατμισμένο διάλυμα μέσω ακροφυσίων στο κάτω μέρος του θαλάμου καύσης. Το αέριο υψηλής θερμοκρασίας και το διάλυμα έρχονται σε άμεση επαφή, ενώ η μεταφορά θερμότητας συμβαίνει για την εξάτμιση και την εξάτμιση του νερού. Οι προκύπτοντες υδρατμοί και τα καυσαέρια απορρίπτονται μαζί από την κορυφή του εξατμιστή. Το βάθος βύθισης του θαλάμου καύσης του στο διάλυμα είναι γενικά 0,2-0,6 m και η θερμοκρασία του αερίου που εξέρχεται από τον θάλαμο καύσης μπορεί να φτάσει τους 1000 βαθμούς. Λόγω της μεταφοράς θερμότητας απευθείας επαφής, το αποτέλεσμα μεταφοράς θερμότητας είναι πολύ καλό και ο ρυθμός χρήσης θερμότητας είναι υψηλός. Λόγω της έλλειψης σταθερού τοιχώματος μεταφοράς θερμότητας, η δομή είναι απλή και ιδιαίτερα κατάλληλη για εξάτμιση υλικών που είναι επιρρεπή σε κρυστάλλωση, απολέπιση και διάβρωση. Έχει χρησιμοποιηθεί ευρέως στην επεξεργασία αποβλήτων οξέων και στην εξάτμιση διαλύματος θειικού αμμωνίου. Αλλά εάν το εξατμισμένο υγρό δεν επιτρέπεται να μολυνθεί από καπνό, τότε αυτός ο τύπος εξατμιστή γενικά δεν είναι κατάλληλος. Και λόγω της παρουσίας μεγάλης ποσότητας καπνού, η χρήση του δευτερεύοντος ατμού είναι περιορισμένη. Επιπλέον, το ακροφύσιο είναι πιο επιρρεπές σε ζημιά λόγω βύθισης σε υγρό υψηλής θερμοκρασίας. Από την παραπάνω εισαγωγή, μπορεί να φανεί ότι υπάρχουν πολλοί δομικοί τύποι εξατμιστήρων, ο καθένας με τα δικά του πλεονεκτήματα, μειονεκτήματα και ισχύουσες καταστάσεις. Κατά την επιλογή, το πρώτο πράγμα που πρέπει να λάβετε υπόψη είναι εάν μπορεί να προσαρμοστεί στα χαρακτηριστικά διεργασίας του εξατμιζόμενου υλικού, συμπεριλαμβανομένου του ιξώδους, της θερμικής ευαισθησίας, της διαβρωτικής ικανότητας και εάν είναι επιρρεπής σε κρυστάλλωση ή απολέπιση. Στη συνέχεια, απαιτείται να έχει απλή δομή, εύκολη κατασκευή, χαμηλή κατανάλωση μετάλλων, άνετη συντήρηση, καλό αποτέλεσμα μεταφοράς θερμότητας κ.λπ.
